0.6/1KV ولتاژ پایین مس آلومینیوم رسان PVC عایق Swa کابلهای برق زرهی
استانداردها
کابل برق مطابق IEC 60502-1 ساخته شده است:2004.
مناسب برای قرار دادن در خط کابل برق با ولتاژ نامی 0.6/1kv (U0/U) برای انتقال قدرت است.
درخواست
در داخل ساختمان ها، تونل ها و لوله ها قرار گرفته
قادر به مقاومت در برابر کشش مشخصی است.
قادر به مقاومت در برابر نیروهای مکانیکی خارجی نیست.
کابل هاي تک هسته اي در لوله هاي مغناطيسي ساخته شده از مواد مجاز نيستند.
ویژگی عملیات
1حداکثر دمای نامینی
هنگامی که کابل برای مدت طولانی مورد استفاده قرار می گیرد، حداکثر دمای کار هسته بیش از 90 °C نیست.0C و دمای هادی نباید بیش از 250 °C باشد.0C به مدت 5 ثانيه کوتاه شد
2الزامات نصب
نصب کابل ها با تفاوت ارتفاع در امتداد مسیر محدود نمی شود. دمای محیط نباید کمتر از 0 باشد.0C در طول نصب. شعاع خم پذیری مجاز برای کابل باید با مقررات زیر مطابقت داشته باشد:
برای یک هسته: 20 ((D+d) +/_ 5٪
برای چند هسته: 15 ((D+d) +/_ 5٪
(D - قطر بیرونی واقعی کابل؛ d - قطر خارجی واقعی هادی)
کابل های تک هسته ای مورد استفاده در مدار AC باید بدون زره یا استفاده از زره مواد فلزی غیر مغناطیسی باشند و نباید در کانال های مغناطیسی قرار گیرند.
کابل ورق اطلاعات فنی
| شماره x mm2 |
فاز |
خنثی/زمین |
پوشش داخلی |
زره دار |
پوشش بیرونی |
وزن کابل |
| قطر هادی، میلی متر |
ضخامت XLPE mm |
قطر هادی، میلی متر |
ضخامت XLPE mm |
ضخامت mm |
قطر سیم
mm |
ضخامت پوشش mm |
قطر کامل mm |
YJV32 ((CU)
در کیلوگرم |
YJLV32 ((AL)
در کیلوگرم |
| 4*15 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| ۴*۵۰ |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3*2.5+1*15 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*25 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------ ویژگی ما --------
1تجهیزات وارداتی با تیم فنی با تجربه
این شرکت دارای سه کارخانه است و دارای 3048 کارمند است که 206 مهندس دارند. کارخانه دارای یک سری خطوط تولید وارداتی از جمله خطوط کشیدن مس Niehoff،خطوط VCV 500KV Troster آلمان و Maillefer Finland، دستگاه رشته بندی از Pourtier فرانسه، SKET آلمان، Caballe اسپانیا، خط تولید 220KV و 35KV به علاوه واحد اندازه گیری eccentricity SIKORA X - RAY 8000 از آلمان
2. سیستم گواهینامه کامل
کیفان کابل دارای ISO 9001 ، ISO 14001 ، OHSAS 18001 است. کارخانه گواهینامه TUV ، VDE ، UL ، CE ، SAA ، BS و غیره را گذراند.
3. سیستم تولیدی کامل

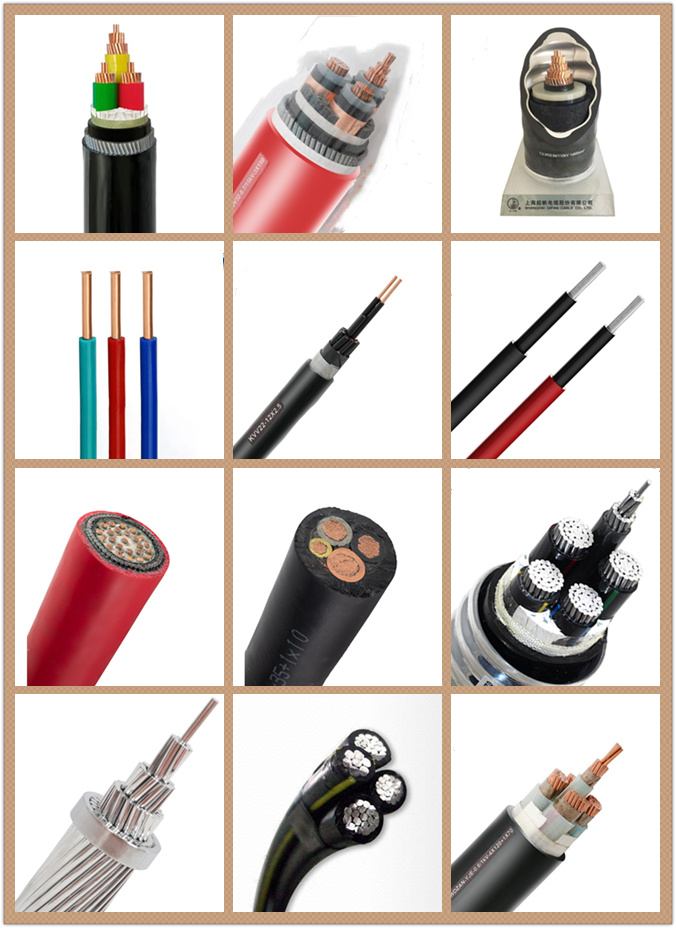

محصولات Qifan Cable شامل کابل برق LV، کابل برق MV، کابل برق HV&EHV، کابل ABC، کابل ACSR/AAC/AAAC/ACAR/OPGW، کابل زیردریایی، کابل کنترل، کابل ابزار، سیم ساختمان،کابل لاستیکی انعطاف پذیر، کابل قابل احتراق، کابل تجدید پذیر، کابل خورشیدی، کابل صنعتی، کابل LAN، کابل هم محوری و غیره
4.سيستم خدمات فروش کامل
Qifan Cable می تواند خدمات OEM / ODM ، محصولات متعدد ، تیم مهندس فروش صادرات ماهر ، قیمت مناسب ، کیفیت قابل اعتماد ، خدمات دوستانه را ارائه دهد. Qifan همیشه بهترین انتخاب شما است.
درجه بندی ولتاژ: "0.6/1kV" نشان می دهد که کابل برای کار موثر در محدوده ولتاژ بین 0.6 kilovolts (kV) و 1 kilovolt (kV) طراحی شده است.این درجه ولتاژ معمولا برای برنامه های ولتاژ پایین استفاده می شود.
ولتاژ پایین: این کابل برای کاربردهای ولتاژ پایین طراحی شده است که معمولاً در محیط های مسکونی، تجاری و صنعتی استفاده می شود.
هادی مس / آلومینیوم: این کابل برق می تواند هادی مس یا آلومینیوم داشته باشد. مس یک فلز بسیار هادی است و معمولاً برای کابل های برق استفاده می شود.آلومینیوم نیز به دلیل هزینه پایین تر و وزن سبک تر در برخی از برنامه ها استفاده می شود.
عایق بندی PVC: رسانا با PVC (پولی وینیل کلوراید) عایق بندی شده است. عایق بندی PVC عایق الکتریکی، حفاظت مکانیکی و مقاومت در برابر رطوبت و مواد شیمیایی را فراهم می کند.
SWA زره: کابل با SWA (زره سیم فولادی) زره شده است. زره SWA محافظت مکانیکی اضافی از کابل را فراهم می کند.که آن را برای کاربردهایی که در آن ممکن است خطر آسیب یا فشار مواد اطراف وجود داشته باشد، مناسب می کند.
کابل برق: این کابل به طور خاص برای برنامه های انتقال و توزیع برق طراحی شده است، جایی که انرژی الکتریکی را از منبع به مقصد مورد نظر حمل می کند.
به طور کلی کابل که شما توصیف کردید یک کابل برق ولتاژ پایین با یک رسانای مس یا آلومینیوم، عایق PVC، و زره SWA است.مانند ساختمان ها، پروژه های زیرساخت ها و کاربردهای صنعتی، که در آن محافظت در برابر استرس مکانیکی و عوامل محیطی مورد نیاز است.
