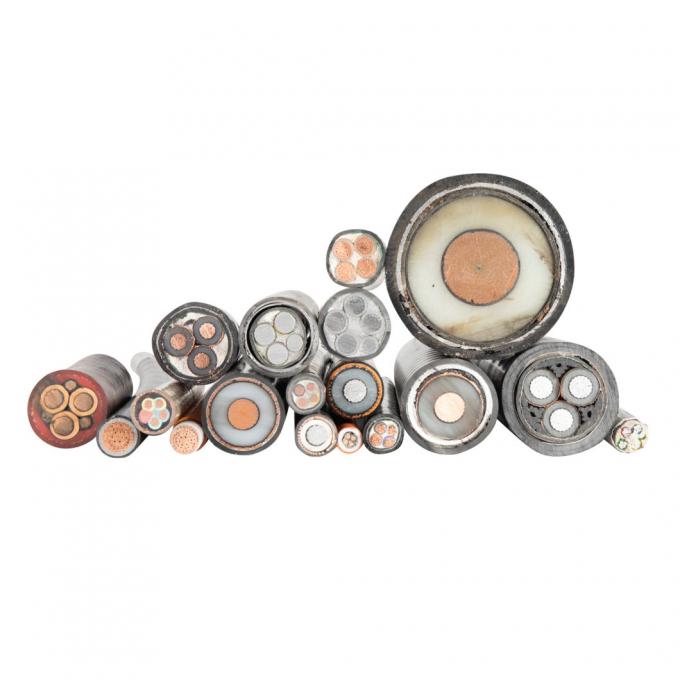

IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV مس XLPE عایق شده SWA STA کابل انرژی در فضای باز
1استاندارد محصول
این محصول مطابق با GB/T12706 ساخته شده است.2، معادل IEC605022یا BS 6722، DIN، استاندارد ICEA به درخواست مشتری.
2درخواست
محصول برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس قدرت نامی 3.6/6kv مناسب است~26/35kv
3ویژگی های عملیاتی
- ولتاژ قدرت نامی U0/U: 3.6/6kv~26/35kv
- حداکثر دمای عملیاتی قابل قبول لوله:90oC.
- حداکثر دمای مدار کوتاه هادی نباید بیش از 250 درجه سانتیگراد باشد (حداقل مدت زمان 5 ثانیه)
- دمای محیط زیر نصب نباید کمتر از 0°C باشد.
شعاع خم شدن یک کابل تک هسته ای نباید کمتر از ۲۰ برابر قطر کابل باشد.
شعاع خم شدن یک کابل چند هسته ای نباید کمتر از 15 برابر قطر کابل باشد.
4جدول ولتاژ، هسته و برش متقابل
| ماده |
دسته A,ب |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| دسته A,ب |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| هسته ی تک |
mm2 |
25 تا 1200 |
25 تا 1200 |
35 تا 1200 |
50 تا 1200 |
50 تا 1200 |
50 تا 1200 |
| سه هسته |
mm2 |
25 تا 400 |
25 تا 400 |
35 تا 400 |
50 تا 400 |
50 تا 400 |
50 تا 400 |
کابل با ولتاژ نامی دسته A در موقعیتی استفاده می شود که نیاز به زمان طولانی تر از 1 دقیقه از خرابی زمین دارد. برای کابل با ولتاژ نامی دسته B،خرابی زمین گیری که معمولاً بیش از یک ساعت طول نمی کشد.، حداکثر زمان دوام بیش از 8 ساعت نیست، زمان دوام سالیانه نقص زمین به طور کلی نباید بیش از 125 ساعت باشد، دسته C شامل تمام سیستم انتظارات دسته A و B است.
5نوع و نام
| نوع |
نامگذاری |
درخواست ها |
| YJV |
هادی مس،عایق XLPE،کابل برق پوشانده از PVC |
برای قرار دادن در داخل،در تونل یا خندق کابل،نمی تواند به نیروهای مکانیکی خارجی تحمل کند. قرار دادن کابل تک هسته در کانال مغناطیسی مجاز نیست. |
| YJLV |
هادی آلومینیومی،عزل شده از XLPE،کابل برق پوشانده شده از PVC |
| YJY |
هادی مس، XLPE عایق، PE پوشش کابل برق |
| YJLY |
هادی آلومینیومی، جدا کننده XLPE، کابل برق پوشه شده PE |
| YJV22 |
هدایت کننده مس،عزل شده از XLPE،سطیل تسمه زره دار،کابل برق پوشانده از PVC |
برای قرار دادن در داخل خانه،در تونل در خندق کابل،یا مستقیما در زمین،که قادر به تحمل نیروهای مکانیکی خارجی است. قرار دادن کابل تک هسته در کانال مغناطیسی مجاز نیست. |
| YJLV22 |
هادی آلومینیومی،عزل شده از XLPE،پنجره زره ای از فولاد،کابل برق پوشانده از PVC |
| YJV23 |
هدایت کننده مس،عایق XLPE،پنجره فولادی زره دار،کابل برق پوشه شده PE |
| YJLV23 |
هادی آلومینیومی،عزل شده از XLPE،پنجره فولادی،کابل برق پوشانده از PE |
| YJV32 |
هدایت کننده مس،عایق XLPE،سیم فولادی زره دار،کابل برق پوشانده شده از PVC |
برای قرار دادن در فضای داخلی، در خندق کابل تونل، خوب یا مستقیما در زمین، قادر به تحمل نیروهای مکانیکی خارجی و یک نیروی کششی خاص. |
| YJLV32 |
هادی آلومینیومی،عزل شده از XLPE،سیم فولادی زره دار،کابل برق پوشانده از PVC |
| YJV33 |
هادی مس،عایق XLPE،سیم فولادی زره دار،کابل برق پوشانده PE |
| YJLV33 |
هادی آلومینیومی،معزول XLPE،سیم فولادی زره دار،کابل برق پوشانده PE |
SWA کابل زره دار سه هسته ای با عایق XLPE ولتاژ نامی 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVداده های کابل
CU/XLPE/PVC/SWA/PVC
|
راننده
|
ضخامت عایق (ملی متر)
|
صفحه نمایش نوار مس (تقریباً) (ملی متر)
|
بضخامت لبه (ملی متر)
|
قطر بیرونی سیم زره ای (ملی متر)
|
ضخامت پوشش (ملی متر)
|
قطر بیرونی (تقریباً) (ملی متر)
|
وزن کابل هسته مس (کیلوگرم/ کیلومتر)
|
وزن کابل هسته آلومینیومی (kg/km)
|
|
مساحت برش متقابل (mm2)
|
ساختار
|
قطر بیرونی (ملی متر)
|
|
25
|
دور کمکت
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
دور کمکت
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
دور کمکت
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
دور کمکت
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
دور کمکت
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
دور کمکت
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
دور کمکت
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
دور کمکت
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
دور کمکت
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
دور کمکت
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
دور کمکت
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
دور کمکت
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA کابل زره دار سه هسته ای با عایق XLPE. ولتاژ نامی 6/10(12)kV 6.35/11(12)kV کابل تاریخ
|
راننده
|
ضخامت عایق (ملی متر)
|
صفحه نمایش نوار مس (تقریباً) (ملی متر)
|
ضخامت بستر (ملی متر)
|
قطر بیرونی سیم زره ای (ملی متر)
|
ضخامت پوشش (ملی متر)
|
قطر بیرونی (تقریباً) (ملی متر)
|
وزن کابل هسته مس (کیلوگرم/ کیلومتر)
|
وزن کابل هسته آلومینیومی (kg/km)
|
|
مساحت برش متقابل (mm2)
|
ساختار
|
قطر بیرونی (ملی متر)
|
|
25
|
دور کمکت
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
دور کمکت
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
دور کمکت
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
دور کمکت
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
دور کمکت
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
دور کمکت
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
دور کمکت
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
دور کمکت
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
دور کمکت
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
دور کمکت
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
دور کمکت
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
دور کمکت
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA کابل زره دار سه هسته ای با عایق XLPE. ولتاژ نامی 12/20 ((24) KV 12.7/22 ((24) kV
داده های کابل
|
راننده
|
ضخامت عایق (ملی متر)
|
صفحه نمایش نوار مس (تقریباً) (ملی متر)
|
ضخامت بستر (ملی متر)
|
قطر سیم زره ای (ملی متر)
|
ضخامت پوشش (ملی متر)
|
قطر بیرونی (تقریباً) (ملی متر)
|
وزن کابل هسته مس (کیلوگرم/ کیلومتر)
|
وزن کابل هسته آلومینیومی (kg/km)
|
|
مساحت برش متقابل (mm2)
|
ساختار
|
قطر بیرونی (ملی متر)
|
|
35
|
دور کمکت
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
دور کمکت
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
دور کمکت
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
دور کمکت
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
دور کمکت
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
دور کمکت
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
دور کمکت
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
دور کمکت
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
دور کمکت
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
دور کمکت
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
دور کمکت
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA کابل زره دار سه هسته ای با عایق XLPE. ولتاژ نامی18/30 ((36) kV 19/33 ((36) kV کابل تاریخ
|
راننده
|
ضخامت عایق (ملی متر)
|
صفحه نمایش نوار مس (تقریباً) (ملی متر)
|
ضخامت بستر (ملی متر)
|
قطر سیم زره ای (ملی متر)
|
ضخامت پوشش (ملی متر)
|
قطر بیرونی (تقریباً) (ملی متر)
|
وزن کابل هسته مس (کیلوگرم/ کیلومتر)
|
وزن کابل هسته آلومینیومی (kg/km)
|
|
مساحت برش متقابل (mm2)
|
ساختار
|
قطر بیرونی (ملی متر)
|
|
50
|
دور کمکت
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
دور کمکت
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
دور کمکت
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
دور کمکت
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
دور کمکت
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
دور کمکت
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
دور کمکت
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
دور کمکت
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
دور کمکت
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
دور کمکت
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------ ویژگی ما --------
- تجهیزات وارداتی با تیم فنی با تجربه

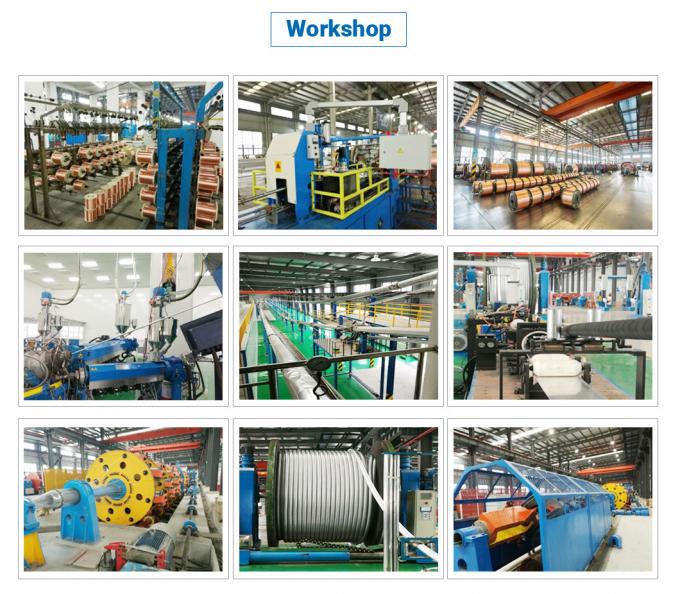

این شرکت دارای سه کارخانه است و دارای 3048 کارمند است که 206 مهندس دارند. کارخانه دارای یک سری خطوط تولید وارداتی از جمله خطوط کشیدن مس Niehoff،خطوط VCV 500KV Troster آلمان و Maillefer Finland، دستگاه رشته بندی از Pourtier فرانسه، SKET آلمان، Caballe اسپانیا، خط تولید 220KV و 35KV به علاوه واحد اندازه گیری eccentricity SIKORA X - RAY 8000 از آلمان
- سیستم گواهینامه کامل
کیفان کابل دارای ISO 9001 ، ISO 14001 ، OHSAS 18001 است. کارخانه گواهینامه TUV ، VDE ، UL ، CE ، SAA ، BS و غیره را گذراند.
- سیستم تولیدی کامل

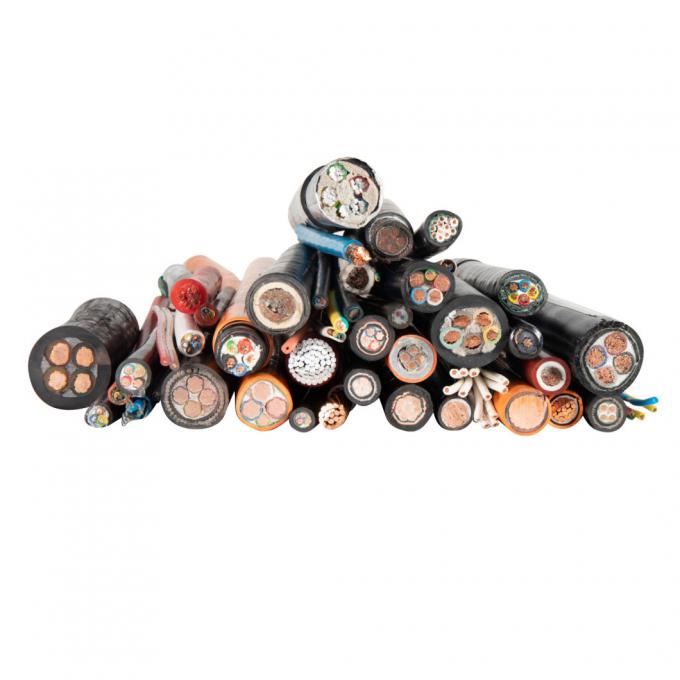

محصولات Qifan Cable شامل کابل برق LV، کابل برق MV، کابل برق HV&EHV، کابل ABC، کابل ACSR/AAC/AAAC/ACAR/OPGW، کابل زیردریایی، کابل کنترل، کابل ابزار، سیم ساختمان،کابل لاستیکی انعطاف پذیر، کابل قابل احتراق، کابل تجدید پذیر، کابل خورشیدی، کابل صنعتی، کابل LAN، کابل هم محوری و غیره
- سیستم خدمات فروش کامل
Qifan Cable می تواند خدمات OEM / ODM ، محصولات متعدد ، تیم مهندس فروش صادرات ماهر ، قیمت مناسب ، کیفیت قابل اعتماد ، خدمات دوستانه را ارائه دهد. Qifan همیشه بهترین انتخاب شما است.
IEC 60502: این استاندارد بین المللی است که کابل های برق را با ولتاژ نامی تا 30kV پوشش می دهد. این استاندارد الزامات انواع مختلف کابل ها و روش های آزمایش آنها را مشخص می کند.
BS 7835: این استاندارد بریتانیایی است که الزامات کابل های ولتاژ متوسط مورد استفاده در سیستم های تامین برق را تعیین می کند. این مورد جنبه هایی مانند ساخت کابل، مواد و آزمایش را پوشش می دهد.
BS 6622: یک استاندارد انگلیسی دیگر ، BS 6622 به طور خاص بر کابل های برق ولتاژ متوسط برای استفاده در شبکه های توزیع متمرکز است. این دستورالعمل برای طراحی ، ساخت و آزمایش کابل را فراهم می کند.
VDE: این به انجمن آلمان برای فناوری های برق، الکترونیک و اطلاعات اشاره دارد. VDE استانداردها و مقررات مربوط به مهندسی و فناوری برق را فراهم می کند.
انواع کابل:
N2xsey: این یک نوع کابل برق است که با استاندارد اروپایی HD 620 مطابقت دارد. این کابل دارای هادی مس، عایق پلی اتیلن XLPE (متقاطع) و پوشش PVC است.برای توزیع انرژی در فضای باز مناسب است.
N2xsy: مشابه N2xsey، N2xsy یک نوع دیگر از کابل برق است که با استاندارد اروپایی HD 620 مطابقت دارد. همچنین دارای هادی مس، عایق XLPE و پوشش PVC است.برای استفاده در فضای باز طراحی شده.
Yjv32: Yjv32 یک کابل برق است که معمولاً در چین استفاده می شود. این کابل دارای هادی مس ، عایق XLPE و با نوار فولادی زره دار است. می تواند برای انتقال انرژی در فضای باز استفاده شود.
درجه ولتاژ:
کابل که شما ذکر کردید در ولتاژ های مختلف موجود است، از جمله 11kV، 20kV، و 33kV. این ولتاژ ها نشان دهنده حداکثر ولتاژ است که کابل می تواند به طور ایمن کار کند
