کابل های انستوزال شده از پی وی سی (CU/PVC/PVC 3-phase)

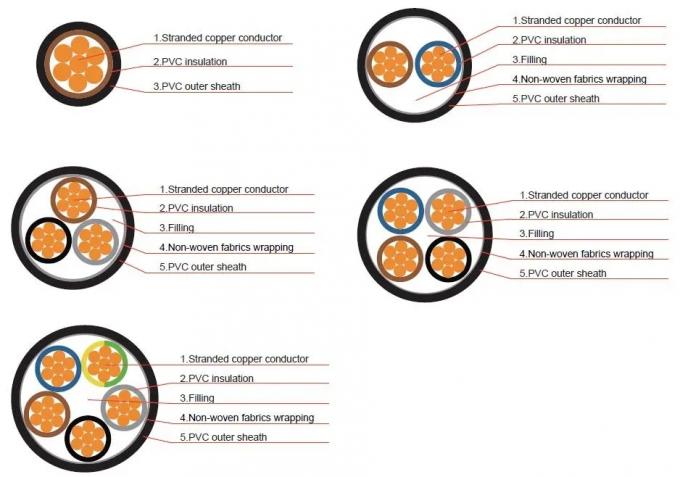

ساخت و ساز
نوع شماره قطعه اسمی هسته
| نوع |
شماره هسته |
مقطع متقاطع اسمی |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5 تا 400 |
| 3+1,4+1,3+2 |
2.5 تا 400 |
مساحت قطعه قطعی هادی خنثی
در 3+1Cores و 3+2Cores باید مطابق با مشخصات جدول زیر باشد:
| مقطع متقاطع اسمی |
هسته اصلی |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
هسته خنثی |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| مقطع متقاطع اسمی |
هسته اصلی |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
هسته خنثی |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
ویژگی
D.C مقاومت کابل تمام شده در دمای 20 درجه سانتیگراد در کیلومتر بیشتر از موارد زیر نیست:
| قطعه عرض اسمی mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| هسته Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| هسته آل |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| قطعه عرض اسمی mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| هسته Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| هسته آل |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| قطعه عرض اسمی mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| هسته Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| هسته آل |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
آزمون ولتاژ:
هر طبل از کابل آماده باید مقاومت ولتاژ فرکانس قدرت 3.5kV برای 5 دقیقه، عایق نیست شکستن.
شرایط سرویس و پارامترهای عملیاتی کابل:
این کابل به نصب ثابت برای ولتاژ 0.6/1kV از خط حمل و توزیع برق متصل می شود.
حداکثر دمای نامی هادی. دمای کار نامی 90 درجه سانتیگراد
مدار کوتاه: حداکثر برای 5 ثانیه. 250 درجه سانتیگراد
کابل می تواند بدون محدودیت سقوط قرار گیرد و دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد.
استاندارد
کابل XLPE ما می تواند با توجه به IEC 60502، IEC 60332، IEC 60754 تولید شود.
برخی از شاخص ها بالاتر از استاندارد بین المللی هستند.
PS: ما همچنین می توانیم بر اساس استاندارد BS، NFC، ASTM مطابق با درخواست مشتری تولید کنیم.
برای یک راه حل حرفه ای با ما تماس بگیرید!ما 7/24 در خط خواهیم بود :)
------ ویژگی ما --------
- تجهیزات وارداتی با تیم فنی با تجربه
این شرکت دارای سه کارخانه است و دارای 3048 کارمند است که 206 مهندس دارند. کارخانه دارای یک سری خطوط تولید وارداتی از جمله خطوط کشیدن مس Niehoff،خطوط VCV 500KV Troster آلمان و Maillefer Finland، دستگاه رشته بندی از Pourtier فرانسه، SKET آلمان، Caballe اسپانیا، خط تولید 220KV و 35KV به علاوه واحد اندازه گیری eccentricity SIKORA X - RAY 8000 از آلمان
- سیستم گواهینامه کامل
کیفان کابل ISO 9001، ISO 14001، OHSAS 18001 را به دست آورده است. کارخانه گواهینامه TUV، VDE، UL، CE، SAA، BS و غیره را گذراند..
- سیستم تولیدی کامل
محصولات Qifan Cable شامل کابل برق LV، کابل برق MV، کابل برق HV&EHV، کابل ABC، کابل ACSR/AAC/AAAC/ACAR/OPGW، کابل زیردریایی، کابل کنترل، کابل ابزار، سیم ساختمان،کابل لاستیکی انعطاف پذیر، کابل های قابل احتراق، کابل های تجدید پذیر، کابل های خورشیدی، کابل های صنعتی، کابل های LAN، کابل های هم محوری و غیره.
- سیستم خدمات فروش کامل
کیفان کابل می تواند خدمات OEM / ODM، محصولات متعدد، تیم مهندس فروش صادرات ماهر، قیمت مناسب، کیفیت قابل اعتماد، خدمات دوستانه را ارائه دهد..
