0.6/1kv 3 فاز 3 4 5 هسته PVC عایق بندی شده pvc پوشش کابل برق
کابل غیر زره دار با کابل مس

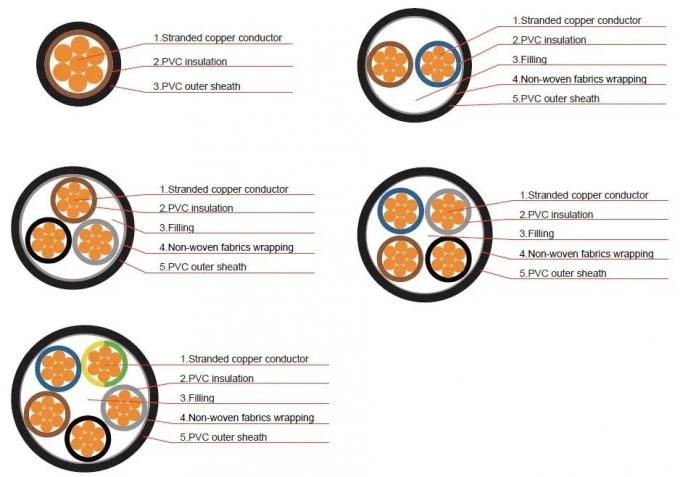

ساخت و ساز
نوع شماره قطعه اسمی هسته
| نوع |
شماره هسته |
مقطع متقاطع اسمی |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5 تا 400 |
| 3+1,4+1,3+2 |
2.5 تا 400 |
مساحت قطعه قطعی هادی خنثی
در 3+1Cores و 3+2Cores باید مطابق با مشخصات جدول زیر باشد:
| مقطع متقاطع اسمی |
هسته اصلی |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
هسته خنثی |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| مقطع متقاطع اسمی |
هسته اصلی |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
هسته خنثی |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
ویژگی
D.C مقاومت کابل تمام شده در دمای 20 درجه سانتیگراد در کیلومتر بیشتر از موارد زیر نیست:
| قطعه عرض اسمی mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| هسته Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| هسته آل |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| قطعه عرض اسمی mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| هسته Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| هسته آل |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| قطعه عرض اسمی mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| هسته Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| هسته آل |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
آزمون ولتاژ:
هر طبل از کابل آماده باید مقاومت ولتاژ فرکانس قدرت 3.5kV برای 5 دقیقه، عایق نیست شکستن.
شرایط سرویس و پارامترهای عملیاتی کابل:
این کابل به نصب ثابت برای ولتاژ 0.6/1kV از خط حمل و توزیع برق متصل می شود.
حداکثر دمای نامی هادی. دمای کار نامی 90 درجه سانتیگراد
مدار کوتاه: حداکثر برای 5 ثانیه. 250 درجه سانتیگراد
کابل می تواند بدون محدودیت سقوط قرار گیرد و دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد.
استاندارد
کابل XLPE ما می تواند با توجه به IEC 60502، IEC 60332، IEC 60754 تولید شود.
برخی از شاخص ها بالاتر از استاندارد بین المللی هستند.
PS: ما همچنین می توانیم بر اساس استاندارد BS، NFC، ASTM مطابق با درخواست مشتری تولید کنیم.
