600/1000V CU/XLPE/PVC/SWA/PVC زیرزمینی کابل XLPE سیم فولاد زره ای کابل SWA کابل برق BS 5467
CU/XLPE/PVC/SWA/PVC
انتخاب کابل
این امر ضروری است که نوع کابل سفارش داده شده برای استفاده مورد نظر مناسب باشد. انتخاب کابل بر اساس طیف وسیعی از عوامل از جمله مشخصات نصب،مقررات محلی مربوطه و عملکرد انواع مناسب کابلبنابراین امکان ارائه یک راهنمای قطعی برای انتخاب کابل وجود ندارد و ما به شما توصیه می کنیم برای مشاوره متخصص ما در مورد طرح های مناسب برای پاسخگویی به نیازهای خاص کابل با ما تماس بگیرید.
ساختار کابل
راننده ها
هادی ها باید از مس یا آلومینیوم باشند، دایره ای باشند ((غیر فشرده یا فشرده شده) یا شکل دارند، کلاس 1 یا کلاس 2 به IEC 60228، BS EN 60228، برای اندازه های کوچکتر، یک هادی دایره ای جامد،کلاس 1 طبق IEC 60228، BS EN 60228 نیز می تواند بر اساس درخواست ارائه شود.
عایق بندی
مواد و ضخامت XLPE باید مطابق با IEC 60502-1 یا BS 5467 برای کار مستمر در درجه 90 C باشد.
مواد و ضخامت PVC باید مطابق با IEC 60502-1 یا BS 6346 باشد. عایق بندی PVC مواد-PVC/A مطابق با IEC 60502 یا TI1 مطابق با BS EN 50363.
عایق PVC مطابق با SASO 1694 که برای کار مستمر در درجه 85 درجه سانتیگراد طراحی شده است نیز در صورت درخواست در دسترس است.
تجمع
دو، سه چهار یا پنج رسانای عایق بندی شده با پرکننده های غیر هیگروسکوپی سازگار با مواد عایق بندی قرار می گیرند.
پوشش داخلی
این مجموعه با یک لایه از PVC است که در مورد کابل های غیر زرهی پوشانده شده است. در مورد کابل های غیر زرهی پوشانده شده، این لایه ممکن است حذف شود اگر شکل بیرونی کابل عملاً دایره ای باشد.
زره
سیم های فولادی گالوانیزه که به صورت چرخش بر روی بستر طبق IEC 60502-1 یا طبق BS 5467 و BS 6346 اعمال می شوند. (کابل های تک هسته ای باید با سیم آلومینیومی زره دار باشند) ((SWA/AWA)
نوار های فولادی دوگانه که به صورت چرخش روی بستر کابل های چند هسته ای طبق IEC 60502-1. ((STA) اعمال می شوند
پوشش بیرونی
پوشش بیرونی PVC / ST2 مطابق با IEC 60502-1 ، نوع 9 مطابق با BS 7655 است. نوع خاصی از مواد پوشش PVC مانند PVC ضد آتش ، PVC ضد موریانه و ضد جوندگان ، PVC ماوراء بنفش ،PVC مقاوم به روغن، و غیره در صورت درخواست نیز مواد پوشش ویژه دیگر مانند LLDPE، MDPE، HDPE، LSF، CPE و غیره در دسترس هستند.
عملکرد شعله ای پوشش کابل
کابل ها را می توان با پوشش بیرونی خاص ضد شعله PVC برای مطابقت با الزامات آزمایش شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24 عرضه کرد.همچنین می تواند کابل ها را با مواد بدون هالوجن کم دود (LSHF) مطابق IEC 60502-1 تامین کند.، BS 7211، BS 6724 یا سایر استانداردهای معادل.
استاندارد:
IEC,BS,VDE,AS/NZS,ICEA,JIS و غیره,طراحی و تولید کابل های خاص برق با توجه به سایر استانداردهای مورد نیاز مشتری
نوع و نام:
| نوع |
نامگذاری |
درخواست ها |
| VV |
هادی مس، عایق PVC، کابل برق پوشانده شده با PVC |
برای قرار دادن در داخل خانه، در تونل یا خندق کابل، قادر به تحمل نیروهای مکانیکی خارجی
کابل های تک هسته ای مجاز به قرار دادن در یک کانال مغناطیسی نیستند. |
| VLV |
هادی آلومینیومی، عایق PVC، کابل برق پوشیده از PVC |
| VY |
هادی مس، عایق PVC، کابل برق PE پوشانده شده |
| VLY |
هادی آلومینیومی، عایق PVC، کابل برق PE پوشانده شده |
| VV22 |
هادی مس، عایق PVC، نوار زره ای فولادی، کابل برق پوشانده PVC |
برای قرار دادن در داخل خانه، در یک تونل در خندق کابل، یا مستقیما در زمین،
قادر به تحمل نیروهای مکانیکی خارجی.
اجازه ندارد کابل تک هسته ای در کانال مغناطیسی قرار گیرد. |
| VLV22 |
هادی آلومینیومی، عایق PVC، نوار زره ای فولادی، کابل برق پوشیده از PVC |
| VV23 |
هادی مس، عایق PVC، نوار زره ای فولادی، کابل برق PE |
| VLV23 |
هادی آلومینیومی، عایق PVC، نوار زره ای فولادی، کابل برق PE |
| VV32 |
هادی مس، عایق PVC، سیم فولادی زره دار، کابل برق پوشانده PVC |
برای قرار دادن در داخل، در خندق کابل تونل، به خوبی یا مستقیما در زمین، قادر به تحمل
نیروهای مکانیکی خارجی و نیروی کششی خاص. |
| VLV32 |
هادی آلومینیومی، عایق PVC، سیم فولادی زره دار، کابل برق پوشانده PVC |
| VV33 |
هادی مس، عایق PVC، سیم فولادی زره دار، کابل برق PE |
| VLV33 |
هادی آلومینیومی، عایق PVC، سیم فولادی زره دار، کابل برق PE |
نوع و نام:
| نوع |
نامگذاری |
درخواست ها |
| YJV |
هادی مسی، جدا کننده XLPE، کابل برق پوشانده شده با PVC |
برای قرار دادن در داخل خانه، در تونل یا خندق کابل، قادر به تحمل نیروهای مکانیکی خارجی
کابل های تک هسته ای مجاز به قرار دادن در یک کانال مغناطیسی نیستند. |
| YJLV |
هادی آلومینیوم،XLPE عایق، کابل برق پوشانده PVC |
| YJY |
هادی مسی، XLPE عایق، PE پوشش کابل برق |
| YJJLY |
هادی آلومینیومی، جدا کننده XLPE، کابل برق پوشه شده PE |
| YJV22 |
هادی مس،عایق XLPE، نوار زره ای فولادی، کابل برق پوشانده PVC |
برای قرار دادن در داخل خانه، در یک تونل در خندق کابل، یا مستقیما در زمین،
قادر به تحمل نیروهای مکانیکی خارجی.
اجازه ندارد کابل تک هسته ای در کانال مغناطیسی قرار گیرد. |
| YJLV22 |
هادی آلومینیومی، جدا کننده XLPE، نوار زره ای فولادی، کابل برق پوشانده شده با PVC |
| YJV23 |
هادی مسی، عایق XLPE، نوار زره ای فولادی، کابل برق PE |
| YJLV23 |
هادی آلومینیومی، عایق XLPE، نوار زره ای فولادی، کابل برق PE |
| YJV32 |
هادی مسی، عایق XLPE، سیم فولادی زره دار، کابل برق پوشانده PVC |
برای قرار دادن در داخل، در خندق کابل تونل، به خوبی یا مستقیما در زمین، قادر به تحمل
نیروهای مکانیکی خارجی و نیروی کششی خاص. |
| YJLV32 |
هادی آلومینیومی، عایق XLPE، سیم فولادی زره دار، کابل برق پوشانده از PVC |
| YJV33 |
هادی مسی، عایق XLPE، سیم فولادی زره دار، کابل برق PE |
| YJLV33 |
هادی آلومینیومی، جدا کننده XLPE، سیم فولادی زره دار، کابل برق PE |
کابل ورق اطلاعات فنی
| شماره x mm2 |
فاز |
خنثی/زمین |
پوشش داخلی |
زره دار |
پوشش بیرونی |
وزن کابل |
| قطر هادی، میلی متر |
ضخامت XLPE mm |
قطر هادی، میلی متر |
ضخامت XLPE mm |
ضخامت mm |
قطر سیم
mm |
ضخامت پوشش mm |
قطر کامل mm |
YJV32 ((CU)
در کیلوگرم |
YJLV32 ((AL)
در کیلوگرم |
| 4*15 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| ۴*۵۰ |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5*15 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5*2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3*2.5+1*15 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*25 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3*2.5+2*15 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*25 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
يادداشت:
سیم های فولادی گالوانیزه که به صورت چرخشی بر روی بستر طبق IEC 60502-1 یا طبق BS 5467 و BS 6346 اعمال می شوند.
کابل های تک هسته ای باید با سیم آلومینیومی زره دار باشند)
محصولات Fang Yu (شانگهای) از صدور گواهینامه اجباری چین (CCC) ، صدور گواهینامه علامت ایمنی محصولات معدن زغال سنگ، صدور گواهینامه انجمن طبقه بندی چین، صدور گواهینامه Telus،گواهینامه TUV آلمان، گواهینامه CE اتحادیه اروپا و گواهینامه UL ایالات متحده.
تيم "فنگ يو" يه تيم حرفه اي فروش و فني با سالها تجربه در مورد کابل ها داره.
فانگ یو (شانگهای) شرکت فناوری اتوماسیون ، لمیتید نیازهای عملی تر و خدمات بهتر را به شما ارائه می دهد. فانگ یو: کیفیت عالی ، خدمات نوآورانه ، به اشتراک گذاری جهانی.
سوالات عمومی
به هر حال، اگر شما به این موضوع توجه داشته باشید.
1ما کي هستيم؟
شرکت فنگ یو (شانگهای) اتوماسیون فناوری ، لمیتد ، در شانگهای ، چین مستقر شده است ، از سال 2006 شروع می شود ، یک شرکت حرفه ای است که در فروش کابل های برق و محصولات مرتبط با آن تخصص دارد.ما به عنوان مرکز بازاریابی خارج از کشور برای کیفان کابل عمل می کنیم.
2چطور ميتونيم کيفيت رو تضمين کنيم؟
همیشه قبل از تولید انبوه یک نمونه از قبل از تولید انبوه، همیشه قبل از حمل و نقل یک بازرسی نهایی
3از ما چي مي توني بخري؟

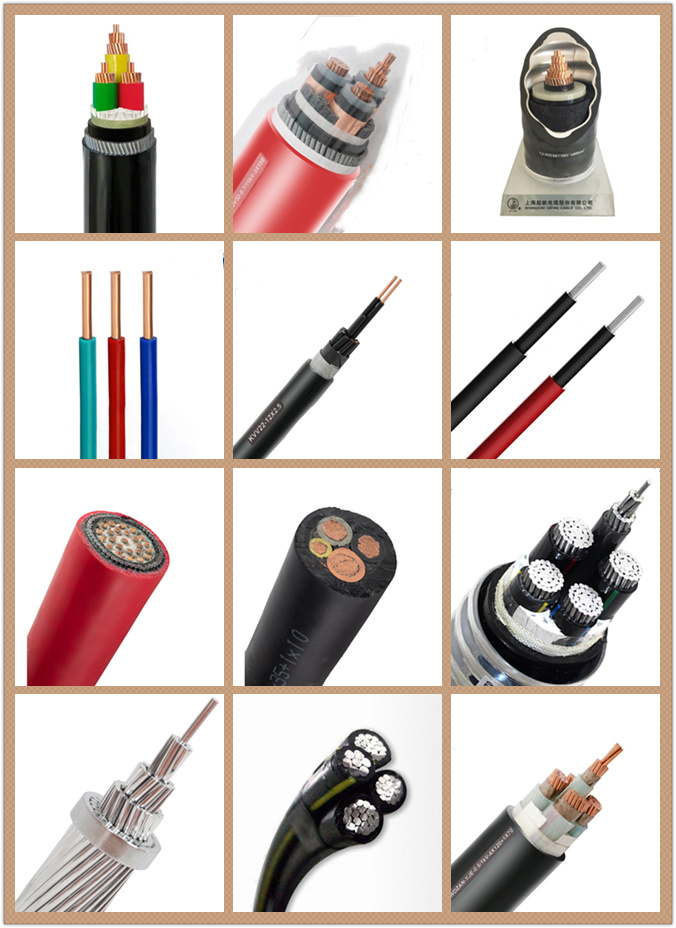

کابل برق، محصولات گواهینامه UL، کابل ضد آتش، کابل زیردریایی، کابل ABC، سیم ساختمان، کابل خورشیدی، کابل لاستیکی، کابل کنترل الکتریکی، کابل ارتباطات دیجیتال، کابل عایق معدنی,سیم و کابل های ویژه، کابل های عایق هوا، کابل های مقاوم در برابر دمای بالا
کابل خورشیدی،کابل برق عایق XLPE،کابل کامپیوتر،سیم فلزی،سیم و کابل عایق PVC،کابل ارتباطات دیجیتال،و غیره
4چرا باید از ما بخری نه از تامین کننده های دیگه؟
برای سال های بسیاری، ما روی تحقیق و توسعه محصولات سیم و کابل تمرکز کرده ایم. تیم تحقیق و توسعه ما بیش از ده سال تجربه دارد.تمام محصولات ما به طور مستقیم از کارخانه تولید می شوندما OEM و ODM را قبول می کنیم!
5ما چه خدماتی میتونیم ارائه بدیم؟
شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، FAS، CIP ، FCA، CPT، DEQ، DDP ، DDU،
6ميتونم نمونه بگيرم؟
ما افتخار می کنیم که نمونه ها را به شما ارائه دهیم، نمونه ها به صورت رایگان ارائه می شوند، اما باید هزینه حمل و نقل سریع را پرداخت کنید. اگر شما یک حساب کاربری دارید، می توانید یک کاربری برای جمع آوری نمونه بفرستید.

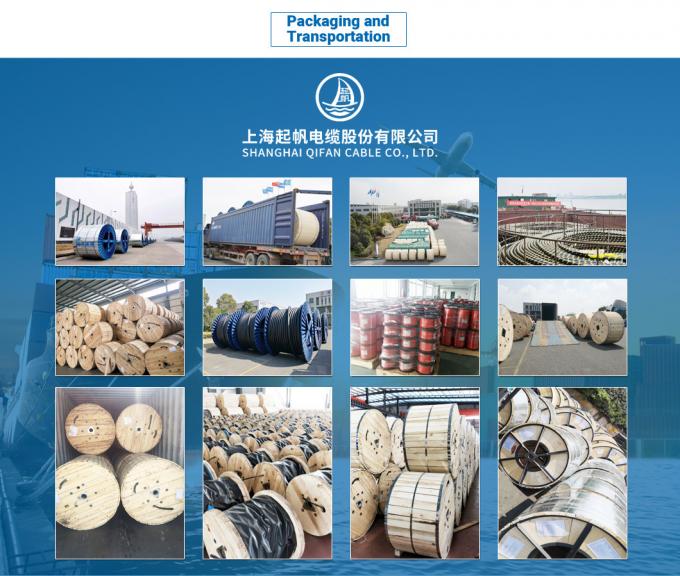

7روش بسته بندي شما چيه؟ مي تونم بسته اي سفارشي داشته باشم؟
ما بسته صادراتی استاندارد داریم. برای جزئیات بیشتر در مورد بسته سفارشی، لطفا با ما تماس بگیرید.
پیام شما باید بین 20 تا 3000 کاراکتر باشد!
