مقدمه

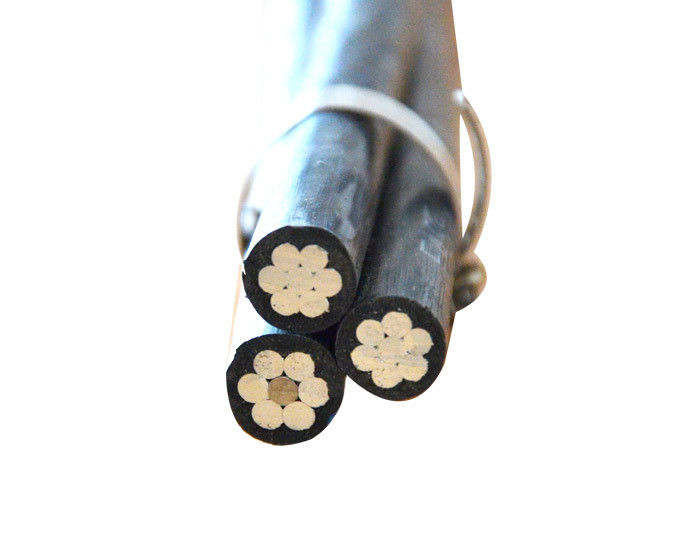

کابل ABC براي خط انتقال هوايي ولتاژ پايين (۱۵۰۰ ولت) استفاده مي شود خط فازي هدايت کننده آلومينيومي است، PE يا XLPE عزل شده، تعداد خط فازي دو يا سه يا چهار خواهد بودخط خنثی هادی آلومینیوم است، می تواند هادی برهنه یا با PE یا XLPE عایق
مشخصات
استاندارد: استاندارد ملی IEC و ASTM
ولتاژ نامی: 0.6/1KV، 11KV، 33KV
ساخت و ساز
هادی فاز: آلومینیومی (AAC)
هادی خنثی: آلومینیوم (AAC) ، آلیاژ آلومینیوم (AAAC) ، هادی آلومینیوم فولاد تقویت شده (ACSR)
عایق بندی: XLPE یا PE
کاربرد: کابل ها برای خطوط برق هوایی و سیم های ورودی اتاق با ولتاژ تا 0.6/1KV طراحی شده اند.
استفاده شده برای استفاده از خدمات فوقانی مانند روشنایی خیابانی، روشنایی بیرونی و خدمات موقت برای ساخت و ساز، که ایمنی و قابلیت اطمینان شبکه های سیم برقی را بهبود می بخشد.
1 نوع
خدمات دوگانه، سه گانه، چهار گانه
یک سرویس دوپلیکس
کاربردها:برای تامین خدمات هوایی 120 ولت برای خدمات موقت در سایت های ساختمانی، روشنایی در فضای باز یا خیابان. برای خدمات 600 ولت یا کمتر در دمای هدایت کننده حداکثر 75.
ب) کاهش خدمات سه گانه
کاربردها:برای تامین برق از خطوط برق به آب و هوا مصرف کننده.برای کار با 600 ولت یا کمتر ((فاز به فاز)) در دمای هادی حداکثر 75 برای عایق PE یا حداکثر 90 برای عایق XLPE.
c کاهش خدمات چهارگانه
کاربردها:استفاده می شود برای تأمین برق سه فاز، معمولا از یک ترانسفورمور نصب شده به استخر استفاده شده که در آن اتصال به کابل ورودی سرویس انجام می شود.برای استفاده در ولتاژ 600 ولت یا کمتر از فاز به فاز و در دمای هادی که برای هادی های عایق PE 75 و یا 90 برای هادی های عایق XLPE بیش از 90 نباشد.
2 ساخت و ساز
ساخت فاز کوندکتور: رسانای فاز از آلیاژ آلومینیوم 1350-H19 است که سخت کشیده شده و فشرده شده است.
b ساخت رسانای خنثی
مجموعه های کابل با هادی های خنثی زیر در دسترس هستند:
هادی های آلومینیومی، تقویت شده با فولاد پوشش داده شده (ACSR) ، رشته های متمرکز
آلیاژ آلومینیوم 1350-H19 سخت کشیده شده، رشته های متمرکز
آلیاژ آلومینیوم 6201-T81، دارای رشته های متمرکز
c مواد عایق
عایق استاندارد بر روی رسانای فاز پلی اتیلن متقاطع کم تراکم سیاه (XLPE) است
در غیر این صورت، عایق خطی سیاه از پلی اتیلن کم تراکم (LDPE) با درجه حرارت 75 درجه سانتیگراد در صورت درخواست در دسترس است.
| هادی فاز |
| مساحت قطعه نامی |
mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| تعداد هسته ها |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| ریشه ها/قطر هادی فاز |
|
7/135 |
7/17 |
7/214 |
7/254 |
7/30 |
19/2.16 |
19/2.54 |
19/2.86 |
| قطر تقریبی هدایت کننده فشرده شده |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| ضخامت اسمی عایق |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| قطر هسته فاز |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| حداکثر مقاومت DC در 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| وزن تقریبی هسته فاز |
در کیلوگرم |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| مدير پيام رسان |
| مساحت قطعه نامی |
mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| تعداد هسته ها |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| ریشه ها/قطر هادی فاز |
|
7/135 |
7/17 |
7/214 |
7/254 |
7/30 |
19/2.16 |
19/2.52 |
19/2.82 |
| قطر تقریبی هسته پیام رسان |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| حداکثر مقاومت DC در 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| وزن تقریبی هسته پیام رسان |
در کیلوگرم |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| بار شکستن |
KN |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| کابل کامل |
| قطر تقریبی |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| وزن تقریبی |
در کیلوگرم |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| طول بسته بندی |
M/دروم |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
