افت خدمات آلومینیوم
هدايت کننده هاي آلومينيومي، پلي اتيلين يا عایق پلي اتيلين متقاطع
استفاده از کابل های ABC:
استفاده می شود برای تامین برق سه فاز، معمولا از یک ترانسفورماتور نصب شده در قطب، به سر سرویس کاربر که در آن اتصال به کابل ورودی سرویس انجام می شود. To be used at voltages of 600 volts or less phase to phase and at conductor temperatures not to exceed 75°C for polyethylene insulated conductors or 90°C for crosslinked polyethylene (XLP) insulated conductors.
ساخت کابل های ABC:

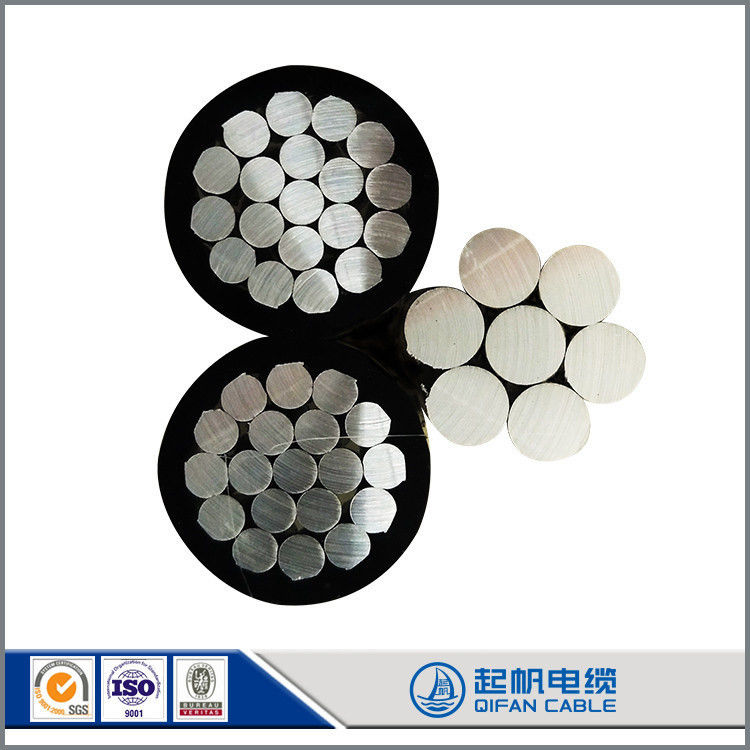

هادی ها از آلومینیوم فشرده شده 1350-H19 هستند. با پلی اتیلن یا پلی اتیلن متقاطع XLP عایق بندی شده اند. پیام رسان های خنثی به صورت متمرکز 6201، AAC،یا ACSR.یک هادی با یک خط بالا برای شناسایی فاز تولید می شود.
استانداردهای کابل های ABC:
1.B-230 سیم آلومینیومی، 1350-H19 برای اهداف الکتریکی.
2.B-231 هدايت كننده هاي آلومينيومي، محور محور
3.B-232 هادی های آلومینیومی، متمرکز-بسته شده، تقویت شده از فولاد پوشانده شده (ACSR).
4.B-399 کنسرتریک-لای-سترند، 6201-T81 هادی های آلومینیوم
5.B498 سیم هسته ای فولادی زینک پوشانده برای هادی های آلومینیومی، فولادی تقویت شده (ACSR)
6.کابل Quadruplex Service Drop تمام الزامات قابل اجرا ANSI/ICEA S-76-474 را برآورده می کند یا فراتر می رود.
کابل های ABC با استفاده از خواص
1ولتاژ نامی:0.6/1kV
2دمای نصب کابل حداقل -20°C
3حداکثر دمای کابل در حالت شارژ کوتاه ((حداقل طول مدت بیش از 5 دقیقه نیست)
برای XLPE عایق 250°C است.
برای عایق HDPE 150 °C است.
4حداکثر شعاع خم شدن کابل نباید کمتر از 20Dmm باشد ((D قطر کلی کابل)
نوع کابل ABC
1.دوبلکس سرویس Drop: برای ارائه خدمات هوایی 120 ولت برای خدمات موقت در سایت های ساختمانی، روشنایی در فضای باز یا خیابان.برای کار با 600 ولت یا کمتر در دمای هدایت کننده حداکثر 75.
2.Triplex Service Drop: برای تامین برق از خطوط برق به آب و هوا مصرف کننده.برای کار با 600 ولت یا کمتر ((فاز به فاز)) در دمای هادی حداکثر 75 برای عایق PE یا حداکثر 90 برای عایق XLPE.
3. Quadruplex Service Drop: برای تامین برق سه فاز استفاده می شود، معمولا از یک ترانسفورمور نصب شده بر یک قطب به سر سرویس استفاده شده که در آن اتصال به کابل ورودی سرویس انجام می شود.برای استفاده در ولتاژ 600 ولت یا کمتر از فاز به فاز و در دمای هادی که برای هادی های عایق PE 75 و یا 90 برای هادی های عایق XLPE بیش از 90 نباشد.
کاهش خدمات دوگانه
| کد* کلمه |
راننده فاز |
پيامبرى خنثی |
وزن
در هر 1000 فوت (پوند) |
مجاز
امپاسیتی ها+ |
اندازه
(AWG) |
-سروک
ل |
انسول.
-خيلي قشنگه.
(ميل) |
اندازه
(AWG) |
سنگ شکن |
رتبه بندی شده
قدرت
(پوند) |
XLP |
POLY |
XLP |
POLY |
| ACSR NEUTRAL-MESSENGER |
| سیتر |
6 |
1 |
45 |
6 |
یَهُوَه، ۱/۶ |
1190 |
72 |
72 |
85 |
70 |
| گوسفند |
6 |
7 |
45 |
6 |
یَهُوَه، ۱/۶ |
1190 |
75 |
75 |
85 |
70 |
| اسکیمو |
4 |
1 |
45 |
4 |
یَهُوَه، ۱/۶ |
1860 |
110 |
110 |
115 |
90 |
| ترایر |
4 |
7 |
45 |
4 |
یَهُوَه، ۱/۶ |
1860 |
115 |
115 |
115 |
90 |
| غذا |
2 |
7 |
45 |
2 |
یَهُوَه، ۱/۶ |
2850 |
176 |
176 |
150 |
120 |
| گاو |
1/0 |
9 |
60 |
1/0 |
یَهُوَه، ۱/۶ |
4380 |
280 |
280 |
205 |
160 |
| * کلمات کد برای محصولات عایق شده XLP با اضافه کردن "/XLP" به کلمات کد معمولی بالا (به عنوان مثال - Chihuahua / XLP) تشکیل می شوند. |
| + دمای هادی 90 °C برای XLP، 75 °C برای Poly؛ دمای محیط 40 °C؛ انتشار 0.9؛ باد 2 فوت در ثانیه در آفتاب |
| افت خدمات سه گانه |
|
|
|
|
|
|
|
|
|
| کد* کلمه |
راننده فاز |
پيامبرى خنثی |
وزن
در هر 1000 فوت (پوند) |
مجاز
امپاسیتی ها+ |
اندازه
(AWG) |
-سروک
ل |
انسول.
-خيلي قشنگه.
(ميل) |
برابر، دیه
(AWG) ++ |
اندازه++
(kcmil) |
سنگ شکن |
رتبه بندی شده
قدرت
(پوند) |
XLP |
POLY |
XLP |
POLY |
| 6201 آلیاژ NEUTRAL-MESSENGER |
| مینهکس |
6 |
1 |
45 |
6 |
30.58 |
7 |
1110 |
101 |
101 |
85 |
70 |
| هیپا |
6 |
7 |
45 |
6 |
30.58 |
7 |
1110 |
107 |
107 |
85 |
70 |
| صدف |
4 |
1 |
45 |
4 |
48.69 |
7 |
1760 |
152 |
152 |
115 |
90 |
| باماکل |
4 |
7 |
45 |
4 |
48.69 |
7 |
1760 |
160 |
160 |
115 |
90 |
| کباب |
2 |
7 |
45 |
2 |
77.47 |
7 |
2800 |
243 |
243 |
150 |
120 |
| گاماروس |
1/0 |
7 |
60 |
1/0 |
123.3 |
7 |
4460 |
390 |
390 |
205 |
160 |
| لدا |
1/0 |
9 |
60 |
1/0 |
123.3 |
7 |
4460 |
384 |
384 |
205 |
160 |
| دنگنز |
2/0 |
7 |
60 |
2/0 |
155.4 |
7 |
5390 |
483 |
483 |
235 |
185 |
| سیکلپ |
2/0 |
11 |
60 |
2/0 |
155.4 |
7 |
5390 |
474 |
474 |
235 |
185 |
| فلوستر |
3/0 |
17 |
60 |
3/0 |
195.7 |
7 |
6790 |
587 |
587 |
275 |
215 |
| بعدش |
4/0 |
18 |
60 |
4/0 |
246.9 |
7 |
8560 |
728 |
728 |
315 |
245 |
| کد* کلمه |
راننده فاز |
پيامبرى خنثی |
وزن
در هر 1000 فوت (پوند) |
مجاز
امپاسیتی ها+ |
اندازه
(AWG یا kcmil) |
-سروک
ل |
انسول.
-خيلي قشنگه.
(ميل) |
اندازه
(AWG یا kcmil) |
سنگ شکن |
رتبه بندی شده
قدرت
(پوند) |
XLP |
POLY |
XLP |
POLY |
| AAC NEUTRAL-MESSENGER |
| کلایدسدیل |
4 |
1 |
45 |
4 |
7 |
881 |
198 |
198 |
100 |
80 |
| پينتو |
4 |
7 |
45 |
4 |
7 |
881 |
211 |
211 |
100 |
80 |
| موستانگ |
2 |
7 |
45 |
2 |
7 |
1350 |
318 |
318 |
135 |
105 |
| کریولو |
1/0 |
7 |
60 |
1/0 |
7 |
1990 |
503 |
503 |
180 |
140 |
| پرچرون |
1/0 |
9 |
60 |
2/0 |
7 |
2510 |
619 |
619 |
205 |
160 |
| هانواری |
3/0 |
17 |
60 |
3/0 |
19 |
3310 |
764 |
764 |
235 |
185 |
| اولدنبورگ |
4/0 |
18 |
60 |
4/0 |
19 |
4020 |
945 |
945 |
275 |
210 |
| لیپزیزانر |
336.4 |
19 |
80 |
336.4 |
19 |
6146 |
1519 |
1519 |
370 |
280 |
------ ویژگی ما --------
- تجهیزات وارداتی با تیم فنی با تجربه
این شرکت دارای سه کارخانه است و دارای 3048 کارمند است که 206 مهندس دارند. کارخانه دارای یک سری خطوط تولید وارداتی از جمله خطوط کشیدن مس Niehoff،خطوط VCV 500KV Troster آلمان و Maillefer Finland، دستگاه رشته بندی از Pourtier فرانسه، SKET آلمان، Caballe اسپانیا، خط تولید 220KV و 35KV به علاوه واحد اندازه گیری eccentricity SIKORA X - RAY 8000 از آلمان
- سیستم گواهینامه کامل
کیفان کابل دارای ISO 9001 ، ISO 14001 ، OHSAS 18001 است. کارخانه گواهینامه TUV ، VDE ، UL ، CE ، SAA ، BS و غیره را گذراند.
- سیستم تولیدی کامل
محصولات Qifan Cable شامل کابل برق LV، کابل برق MV، کابل برق HV&EHV، کابل ABC، کابل ACSR/AAC/AAAC/ACAR/OPGW، کابل زیردریایی، کابل کنترل، کابل ابزار، سیم ساختمان،کابل لاستیکی انعطاف پذیر، کابل قابل احتراق، کابل تجدید پذیر، کابل خورشیدی، کابل صنعتی، کابل LAN، کابل هم محوری و غیره
- سیستم خدمات فروش کامل
کیفان کابل می تواند خدمات OEM / ODM، محصولات متعدد، تیم مهندس فروش صادرات ماهر، قیمت مناسب، کیفیت قابل اعتماد، خدمات دوستانه را ارائه دهد..
محصولات مرتبط
محصولات اصلی: کابل های برق 220kv و کمتر، کابل های لاستیکی، سیم های فتوولتائیک، کابل های ویژه فتوولتائیک، کابل های کنترل، کابل های کامپیوتر، سیم های فلزی هسته ای آلومینیومیکابل های قبل از شاخه، کابل های کم ولتاژ بدون هالوجن سازگار با محیط زیست، کابل های معدن زغال سنگ، عایق فلوروسیلیکون کابل های مقاوم در برابر دما، کابل های محافظ، کابل های تجهیزات الکتریکی کشتی،کابل های کامپوزیت فتو الکتریکی، کابل های کشنده با قدرت بالا، کابل های سیستم های خورشیدی، کابل های وسایل نقلیه حمل و نقل راه آهن با ولتاژ نامی AC 3kv و کمتر، کابل های شبکه محلی، کابل های اینورتر،کابل های فرکانس رادیویی، کابل های نیروگاه های هسته ای، کابل های ماشین آلات بندری، کابل های عایق معدنی، کابل های زیردریایی و بیش از 100 نوع
سوالات عمومی
سوال1: چه موقع می توانم قیمت را دریافت کنم؟
ما معمولا در عرض 12 ساعت پس از دریافت پرسش شما نقل قول می کنیم. اگر شما بسیار فوری برای دریافت قیمت هستید، لطفا به ما زنگ بزنید یا در ایمیل خود به ما بگویید تا ما اولویت پرسش شما را در نظر بگیریم.
Q2: چگونه می توانم یک نمونه برای بررسی کیفیت شما؟
پس از تایید قیمت، شما می توانید برای نمونه های مورد نیاز برای بررسی کیفیت ما. نمونه رایگان است، اما هزینه حمل و نقل باید پرداخت شود.
س3: چه مدت می توانم انتظار داشته باشم که نمونه را دریافت کنم؟
بعد از پرداخت هزینه حمل و نقل و ارسال پرونده های تایید شده به ما، نمونه ها برای تحویل در 3-7 روز آماده خواهند بود.
نمونه ها از طریق اکسپرس به شما ارسال می شوند و در 3 ~ 5 روز می رسند.
س4: در مورد زمان تولید انبوه چطور؟
صادقانه بگم، بستگی به مقدار سفارش و فصل داره که سفارش رو میدی بهترین سابقه ای که داریم تحویل 10 کیلومتر کابل در عرض یک هفتهما پیشنهاد می کنیم که شما شروع به بررسی دو ماه قبل از تاریخ شما می خواهید به دریافت محصولات در کشور خود را.
کابل XLPE عایق بالا دوبلکس سه گره ای خم شده آلومینیوم بوند هوایی ABC یک نوع خاص کابل توزیع برق بالا است که چندین ویژگی را ترکیب می کند.بیایید اجزای و ویژگی های این کابل را تجزیه کنیم:
عایق بندی XLPE: XLPE برای پلی اتیلن متقاطع است که یک نوع مواد عایق بندی است که برای هادی های کابل استفاده می شود. عایق بندی XLPE خواص الکتریکی عالی را فراهم می کند،مقاومت حرارتی، و مقاومت در برابر رطوبت، مواد شیمیایی و تشعشعات ماوراء بنفش. این عایق مناسب را تضمین می کند و هادی ها را از عوامل محیطی خارجی محافظت می کند.
پیکربندی فوقانی: این کابل برای نصب فوقانی طراحی شده است، به این معنی که برای نصب بر روی ستونهای یا سایر سازه های پشتیبانی در بالای زمین طراحی شده است.نصب فوقانی در بسیاری از سیستم های توزیع برق رایج است، به ویژه در مناطقی که تاسیسات زیرزمینی امکان پذیر یا مقرون به صرفه نیستند.
پیکربندی دوگانه و سه گانه: کابل در هر دو پیکربندی دوگانه و سه گانه موجود است. دوگانه به دو هادی که با هم پیچیده شده اند اشاره دارد.در حالی که سه گانه اشاره به سه رسانا به هم پیچیدهپیچیدن کمک می کند تا تداخل الکترومغناطیسی را کاهش دهد و قدرت مکانیکی را به کابل می دهد.
هادی های آلومینیومی: هادی های این کابل ABC از آلومینیوم ساخته شده اند. هادی های آلومینیومی سبک وزن، مقرون به صرفه و هادی الکتریکی خوبی دارند.آلومینیوم به دلیل خواص مطلوب و مقاومت در برابر خوردگی به طور معمول در کابل های هوا استفاده می شود.
بسته هوایی: کابل در یک پیکربندی بسته بندی شده طراحی شده است، به این معنی که چندین رسانا با هم بسته بندی شده اند.این پیکربندی شامل هادی های عایق اصلی و سیم پیام رسان خنثی استسیم پیام رسان خنثی پشتیبانی مکانیکی را فراهم می کند و به حفظ خم شدن مناسب هادی ها کمک می کند.
کابل ABC: ABC برای کابل باند هوایی است که یک اصطلاح عمومی برای کابل های توزیع برق بالا با هادی های بسته بندی شده است. کابل های ABC به راحتی نصب شناخته شده اند،امنیت بهبود یافته، و کاهش تلفات الکتریکی در مقایسه با سیستم های هادی معمولی.
