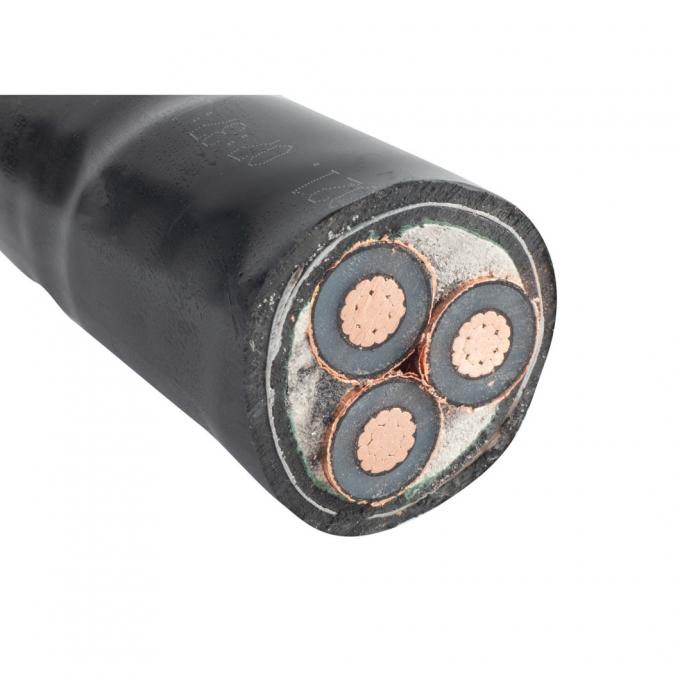

کابل برق ولتاژ متوسط 33kv N2xsy N2xsey Yjv32 هادی مس 3 هسته XLPE عایق شده زره ای برق برق

Name: کابل برق ولتاژ متوسط 33kv N2xsy N2xsey Yjv32 هادی مس 3 هسته XLPE عایق شده زره ای برق برق
Brand: Qifan
SKU: YJV32 YJV22
Price: 3 USD
Availability: InStock
Rating: 4.8 (143 reviews)

جزئیات محصول

محل منبع: چین

نام تجاری: Qifan

گواهی: ISO, CCC, CE, RoHS, TUV

شماره مدل: YJV32 YJV22

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 100 متر

قیمت: usd3-8/meter

جزئیات بسته بندی: درام های چوبی جزئیات بسته بندی بسته بندی داخلی: قرقره چوبی، قرقره پلاستیکی و بسته بندی بیرونی قرقره

زمان تحویل: 30-45 روز

شرایط پرداخت: D/A، D/P، L/C، T/T، Western Union، MoneyGram

قابلیت ارائه: 50000 هزار متر در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته:

شماره مدل:	YJV32 YJV22	مواد هسته سیم:	سیم مسی لخت
مدل:	Yjv32 Yjv22 Yjsv	برند:	قیفان
نمونه مجانی:	آره	استاندارد:	IEC BS VDE ICEA
کارکنان:	3048	مهندس شماره:	206
کارخانه شماره:	3 کارخانه با 12 کارگاه	بسته حمل و نقل:	درام
مشخصات:	25-1600mm2	علامت تجاری:	قیفان
منشاء:	چین	کد HS:	8544601200
قابلیت ارائه:	50000 کیلومتر/ماه	درخواست:	ساختمانی، هوایی، زیرزمینی، صنعتی، نیروگاهی
ولتاژ:	کابل ولتاژ متوسط	جاری:	DC & AC
مواد عایق:	XLPE	مواد غلاف:	پی وی سی
شکل مواد:	سیم گرد	نمونه ها:	US$ 0/Meter 1 Meter(Min.Order) \| 0 دلار آمریکا / متر 1 متر (حداقل سفارش) \| Request

شماره مدل:	YJV32 YJV22
مواد هسته سیم:	سیم مسی لخت
مدل:	Yjv32 Yjv22 Yjsv
برند:	قیفان
نمونه مجانی:	آره
استاندارد:	IEC BS VDE ICEA
کارکنان:	3048
مهندس شماره:	206
کارخانه شماره:	3 کارخانه با 12 کارگاه
بسته حمل و نقل:	درام
مشخصات:	25-1600mm2
علامت تجاری:	قیفان
منشاء:	چین
کد HS:	8544601200
قابلیت ارائه:	50000 کیلومتر/ماه
درخواست:	ساختمانی، هوایی، زیرزمینی، صنعتی، نیروگاهی
ولتاژ:	کابل ولتاژ متوسط
جاری:	DC & AC
مواد عایق:	XLPE
مواد غلاف:	پی وی سی
شکل مواد:	سیم گرد
نمونه ها:	US$ 0/Meter 1 Meter(Min.Order) \| 0 دلار آمریکا / متر 1 متر (حداقل سفارش) \| Request

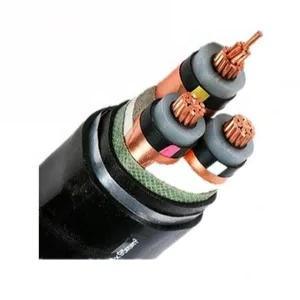

کابل برق ولتاژ متوسط 33kv N2xsy N2xsey Yjv32 هادی مس 3 هسته XLPE عایق شده زره ای برق برق

توضیحات محصول

N2XSEY 11kV 22kV 33kV ولتاژ متوسط کاناپر آلومینیوم رسانا XLPE کابل برق زره ای عایق

1استاندارد محصول
این محصول مطابق با GB/T12706 ساخته شده است.2، معادل IEC605022. یا BS، DIN، استاندارد ICEA به درخواست مشتری
2درخواست
محصول برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس قدرت نامی 3.6/6kv مناسب است~26/35kv
3ویژگی های عملیاتی
- ولتاژ قدرت نامی U0/U: 3.6/6kv~26/35kv
- حداکثر دمای عملیاتی قابل قبول لوله:90oC.
- حداکثر دمای مدار کوتاه هادی نباید بیش از 2500 درجه سانتیگراد باشد.
- دمای محیط زیر نصب نباید کمتر از 00C باشد.
شعاع خم شدن یک کابل تک هسته ای نباید کمتر از ۲۰ برابر قطر کابل باشد.
شعاع خم شدن یک کابل چند هسته ای نباید کمتر از 15 برابر قطر کابل باشد.

4جدول ولتاژ، هسته و برش متقابل

ماده	دسته A,ب	3.6/6kV	6/10kV	8.7/15kV	12/20kV	18/30kV	21/35kV
ماده	دسته A,ب	6/6kV	8.7/10kV	12/15kV	18/20kV	-	26/35kV
هسته ی تک	mm2	25 تا 1200	25 تا 1200	35 تا 1200	50 تا 1200	50 تا 1200	50 تا 1200
سه هسته	mm2	25 تا 400	25 تا 400	35 تا 400	50 تا 400	50 تا 400	50 تا 400

کابل با ولتاژ نامی دسته A در موقعیتی استفاده می شود که نیاز به زمان طولانی تر از 1 دقیقه از خرابی زمین دارد. برای کابل با ولتاژ نامی دسته B،خرابی زمین گیری که معمولاً بیش از یک ساعت طول نمی کشد.، حداکثر زمان دوام بیش از 8 ساعت نیست، زمان دوام سالیانه نقص زمین به طور کلی نباید بیش از 125 ساعت باشد، دسته C شامل تمام سیستم انتظارات دسته A و B است.

5نوع و نام

نوع	نامگذاری	درخواست ها
YJV	هادی مس،عایق XLPE،کابل برق پوشانده از PVC	برای قرار دادن در داخل،در تونل یا خندق کابل،نمی تواند به نیروهای مکانیکی خارجی تحمل کند. قرار دادن کابل تک هسته در کانال مغناطیسی مجاز نیست.
YJLV	هادی آلومینیومی،عزل شده از XLPE،کابل برق پوشانده شده از PVC
YJY	هادی مس، XLPE عایق، PE پوشش کابل برق
YJLY	هادی آلومینیومی، جدا کننده XLPE، کابل برق پوشه شده PE
YJV22	هدایت کننده مس،عزل شده از XLPE،سطیل تسمه زره دار،کابل برق پوشانده از PVC	برای قرار دادن در داخل خانه،در تونل در خندق کابل،یا مستقیما در زمین،که قادر به تحمل نیروهای مکانیکی خارجی است. قرار دادن کابل تک هسته در کانال مغناطیسی مجاز نیست.
YJLV22	هادی آلومینیومی،عزل شده از XLPE،پنجره زره ای از فولاد،کابل برق پوشانده از PVC
YJV23	هدایت کننده مس،عایق XLPE،پنجره فولادی زره دار،کابل برق پوشه شده PE
YJLV23	هادی آلومینیومی،عزل شده از XLPE،پنجره فولادی،کابل برق پوشانده از PE
YJV32	هدایت کننده مس،عایق XLPE،سیم فولادی زره دار،کابل برق پوشانده شده از PVC	برای قرار دادن در فضای داخلی، در خندق کابل تونل، خوب یا مستقیما در زمین، قادر به تحمل نیروهای مکانیکی خارجی و یک نیروی کششی خاص.
YJLV32	هادی آلومینیومی،عزل شده از XLPE،سیم فولادی زره دار،کابل برق پوشانده از PVC
YJV33	هادی مس،عایق XLPE،سیم فولادی زره دار،کابل برق پوشانده PE
YJLV33	هادی آلومینیومی،معزول XLPE،سیم فولادی زره دار،کابل برق پوشانده PE

کابل زره دار سه هسته ای با عایق XLPE ولتاژ نامی 6/10 KV 6.35/11KV

داده های کابل

راننده			ضخامت عایق (ملی متر)	صفحه نمایش نوار مس (تقریباً) (ملی متر)	پی وی سی ضخامت بستر (ملی متر)	قطر بیرونی سیم زره ای (ملی متر)	ضخامت پوشش (ملی متر)	قطر بیرونی (تقریباً) (ملی متر)	وزن کابل هسته مس (کیلوگرم/ کیلومتر)	وزن کابل هسته آلومینیومی (kg/km)
مساحت برش متقابل (mm2)	ساختار	قطر بیرونی (ملی متر)	ضخامت عایق (ملی متر)	صفحه نمایش نوار مس (تقریباً) (ملی متر)	پی وی سی ضخامت بستر (ملی متر)	قطر بیرونی سیم زره ای (ملی متر)	ضخامت پوشش (ملی متر)	قطر بیرونی (تقریباً) (ملی متر)	وزن کابل هسته مس (کیلوگرم/ کیلومتر)	وزن کابل هسته آلومینیومی (kg/km)
25	دور کمکت	6.0	3.4	0.1	1.3	2.5	2.5	48.0	4175	3703
35	دور کمکت	7.2	3.4	0.1	1.3	2.5	2.6	50.8	4733	4072
50	دور کمکت	8.4	3.4	0.1	1.4	2.5	2.7	53.8	5491	4547
70	دور کمکت	10.0	3.4	0.1	1.5	2.5	2.8	57.6	6446	5124
95	دور کمکت	11.7	3.4	0.1	1.5	2.5	2.9	61.5	7530	5737
120	دور کمکت	13.1	3.4	0.1	1.6	2.5	3.0	64.9	8628	6363
150	دور کمکت	14.6	3.4	0.1	1.6	2.5	3.1	68.3	9794	6963
185	دور کمکت	16.3	3.4	0.1	1.7	2.5	3.3	72.6	11326	7834
240	دور کمکت	18.5	3.4	0.1	1.8	3.15	3.5	79.2	14268	9737
300	دور کمکت	20.7	3.4	0.1	1.9	3.15	3.6	84.8	16641	10978
400	دور کمکت	23.8	3.4	0.1	2.0	3.15	3.9	92.3	20362	12811
500	دور کمکت	26.6	3.4	0.1	2.1	3.15	4.1	99.3	24203	14764

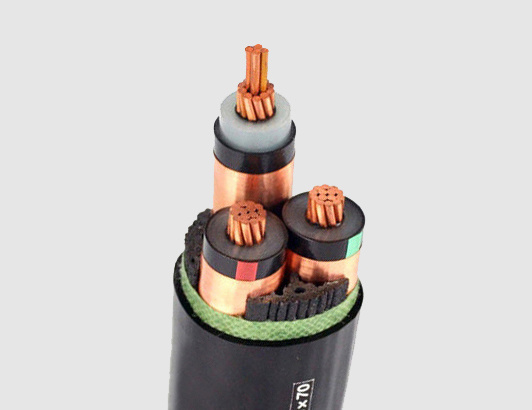

Medium Voltage 11kv 33kv N2xsy N2xsey Yjv32 Copper Conductor 3 Core XLPE Insulated Armored Power Electric Cable

فانگ یو (شانگهای) اتوماسیون تکنولوژی شرکت محدود این شامل بیش از 30 سری از محصولات، مانند کابل های برق پلاستیکی عایق برای کاربردهای زمینی و زیردریایی از 500kV تا 0.5kV، سیم های عایق گاو و کابل های 35kV تا 1kV، کابل های عایق بالا، سیم های بالا، کابل های معدن، کابل های ضد آتش، کابل های دمای بالا،کابل های بسیار مقاوم در برابر سرما، کابل های تجهیزات مهندسی دریایی، کابل های کنترل، کابل های کامپیوتر، کابل های فتوولتائیک، کابل های وسایل نقلیه انرژی جدید، سیم های ساختمان و سیم های شبکه.000 نوع و بیش از 50،000 مشخصات.

فانگ یو (شانگهای) شرکت فناوری اتوماسیون، لمیتد محصولات ما به طور گسترده ای در حفاظت از آب، برق، تزئینات خانه، حمل و نقل راه آهن، مهندسی ساخت و ساز، هوافضا، انرژی جدید،ارتباطات، تجهیزات هوشمند، مهندسی دریایی و معدن و زمینه های دیگر.
