مقدمه
کابل ABC براي خط انتقال هوايي ولتاژ پايين (۱۵۰۰ ولت) استفاده مي شود خط فازي هدايت کننده آلومينيومي است، PE يا XLPE عزل شده، تعداد خط فازي دو يا سه يا چهار خواهد بودخط خنثی هادی آلومینیوم است، می تواند هادی برهنه یا با PE یا XLPE عایق
مشخصات
استاندارد: استاندارد ملی IEC و ASTM
ولتاژ نامی: 0.6/1KV، 11KV، 33KV
ساخت و ساز
هادی فاز: آلومینیومی (AAC)
هادی خنثی: آلومینیوم (AAC) ، آلیاژ آلومینیوم (AAAC) ، هادی آلومینیوم فولاد تقویت شده (ACSR)
عایق بندی: XLPE یا PE
کاربرد: کابل ها برای خطوط برق هوایی و سیم های ورودی اتاق با ولتاژ تا 0.6/1KV طراحی شده اند.
استفاده شده برای استفاده از خدمات فوقانی مانند روشنایی خیابانی، روشنایی بیرونی و خدمات موقت برای ساخت و ساز، که ایمنی و قابلیت اطمینان شبکه های سیم برقی را بهبود می بخشد.
1 نوع
خدمات دوگانه، سه گانه، چهار گانه
یک سرویس دوپلیکس
کاربردها:برای تامین خدمات هوایی 120 ولت برای خدمات موقت در سایت های ساختمانی، روشنایی در فضای باز یا خیابان. برای خدمات 600 ولت یا کمتر در دمای هدایت کننده حداکثر 75.
ب) کاهش خدمات سه گانه
کاربردها:برای تامین برق از خطوط برق به آب و هوا مصرف کننده.برای کار با 600 ولت یا کمتر ((فاز به فاز)) در دمای هادی حداکثر 75 برای عایق PE یا حداکثر 90 برای عایق XLPE.
c کاهش خدمات چهارگانه
کاربردها:استفاده می شود برای تأمین برق سه فاز، معمولا از یک ترانسفورمور نصب شده به استخر استفاده شده که در آن اتصال به کابل ورودی سرویس انجام می شود.برای استفاده در ولتاژ 600 ولت یا کمتر از فاز به فاز و در دمای هادی که برای هادی های عایق PE 75 و یا 90 برای هادی های عایق XLPE بیش از 90 نباشد.
2 ساخت و ساز
ساخت فاز کوندکتور: رسانای فاز از آلیاژ آلومینیوم 1350-H19 است که سخت کشیده شده و فشرده شده است.
b ساخت رسانای خنثی
مجموعه های کابل با هادی های خنثی زیر در دسترس هستند:
هادی های آلومینیومی، تقویت شده با فولاد پوشش داده شده (ACSR) ، رشته های متمرکز
آلیاژ آلومینیوم 1350-H19 سخت کشیده شده، رشته های متمرکز
آلیاژ آلومینیوم 6201-T81، دارای رشته های متمرکز
c مواد عایق
عایق استاندارد بر روی رسانای فاز پلی اتیلن متقاطع کم تراکم سیاه (XLPE) است
در غیر این صورت، عایق خطی سیاه از پلی اتیلن کم تراکم (LDPE) با درجه حرارت 75 درجه سانتیگراد در صورت درخواست در دسترس است.
| هادی فاز |
| مساحت قطعه نامی |
mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| تعداد هسته ها |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| ریشه ها/قطر هادی فاز |
|
7/135 |
7/17 |
7/214 |
7/254 |
7/30 |
19/2.16 |
19/2.54 |
19/2.86 |
| قطر تقریبی هدایت کننده فشرده شده |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| ضخامت اسمی عایق |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| قطر هسته فاز |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| حداکثر مقاومت DC در 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| وزن تقریبی هسته فاز |
در کیلوگرم |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| مدير پيام رسان |
| مساحت قطعه نامی |
mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| تعداد هسته ها |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| ریشه ها/قطر هادی فاز |
|
7/135 |
7/17 |
7/214 |
7/254 |
7/30 |
19/2.16 |
19/2.52 |
19/2.82 |
| قطر تقریبی هسته پیام رسان |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| حداکثر مقاومت DC در 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| وزن تقریبی هسته پیام رسان |
در کیلوگرم |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| بار شکستن |
KN |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| کابل کامل |
| قطر تقریبی |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| وزن تقریبی |
در کیلوگرم |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| طول بسته بندی |
M/دروم |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
محصولات اصلی: کابل های برق 220kv و کمتر، کابل های لاستیکی، سیم های فتوولتائیک، کابل های ویژه فتوولتائیک، کابل های کنترل، کابل های کامپیوتر، سیم های فلزی هسته ای آلومینیومیکابل های قبل از شاخه، کابل های کم ولتاژ بدون هالوجن سازگار با محیط زیست، کابل های معدن زغال سنگ، عایق فلوروسیلیکون کابل های مقاوم در برابر دما، کابل های محافظ، کابل های تجهیزات الکتریکی کشتی،کابل های کامپوزیت فتو الکتریکی، کابل های کشنده با قدرت بالا، کابل های سیستم های خورشیدی، کابل های وسایل نقلیه حمل و نقل راه آهن با ولتاژ نامی AC 3kv و کمتر، کابل های شبکه محلی، کابل های اینورتر،کابل های فرکانس رادیویی، کابل های نیروگاه های هسته ای، کابل های ماشین آلات بندری، کابل های عایق معدنی، کابل های زیردریایی و بیش از 100 نوع
سوالات عمومی
سوال1: چه موقع می توانم قیمت را دریافت کنم؟
ما معمولا در عرض 12 ساعت پس از دریافت پرسش شما نقل قول می کنیم. اگر شما بسیار فوری برای دریافت قیمت هستید، لطفا به ما زنگ بزنید یا در ایمیل خود به ما بگویید تا ما اولویت پرسش شما را در نظر بگیریم.
Q2: چگونه می توانم یک نمونه برای بررسی کیفیت شما؟
پس از تایید قیمت، شما می توانید برای نمونه های مورد نیاز برای بررسی کیفیت ما. نمونه رایگان است، اما هزینه حمل و نقل باید پرداخت شود.
س3: چه مدت می توانم انتظار داشته باشم که نمونه را دریافت کنم؟
بعد از پرداخت هزینه حمل و نقل و ارسال پرونده های تایید شده به ما، نمونه ها برای تحویل در 3-7 روز آماده خواهند بود.
نمونه ها از طریق اکسپرس به شما ارسال می شوند و در 3 ~ 5 روز می رسند.
س4: در مورد زمان تولید انبوه چطور؟
صادقانه بگم، بستگی به مقدار سفارش و فصل داره که سفارش رو میدی بهترین سابقه ای که داریم تحویل 10 کیلومتر کابل در عرض یک هفتهما پیشنهاد می کنیم که شما شروع به بررسی دو ماه قبل از تاریخ شما می خواهید به دریافت محصولات در کشور خود را.

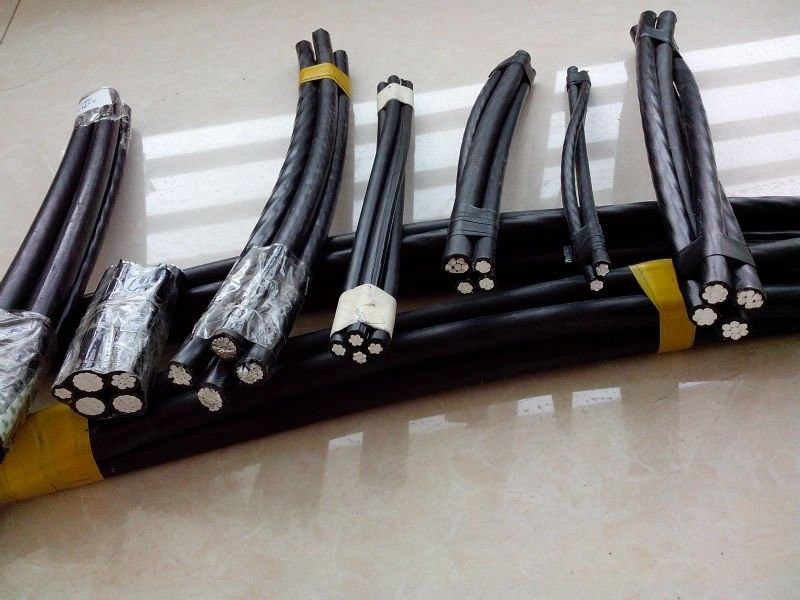

کابل 1kV Aluminum Conductor XLPE Insulation Aerial Bundle Cable یک نوع خاص از کابل توزیع برق بالا است که برای ولتاژ های درجه بندی تا 1 kilovolt (1kV) طراحی شده است.در اینجا ویژگی های اصلی و ویژگی های این کابل:
هادی آلومینیومی: هادی های این کابل از آلومینیوم ساخته شده اند. هادی های آلومینیومی از مزایای ساخت سبک، هادی الکتریکی خوب و مقاومت در برابر خوردگی برخوردار هستند.آنها به طور معمول در سیستم های توزیع برق هوایی به دلیل هزینه و مناسب بودن آنها برای انتقال راه دور استفاده می شوند.
عایق XLPE: XLPE (پولی اتیلن متقاطع) ماده عایق مورد استفاده برای هادی ها است. عایق XLPE خواص الکتریکی عالی را فراهم می کند.از جمله مقاومت دی الکتریک بالا و از دست دادن قدرت کمهمچنین مقاومت در برابر رطوبت، مواد شیمیایی و اشعه UV را ارائه می دهد، عایق بندی و حفاظت مناسب برای هادی ها را تضمین می کند.
